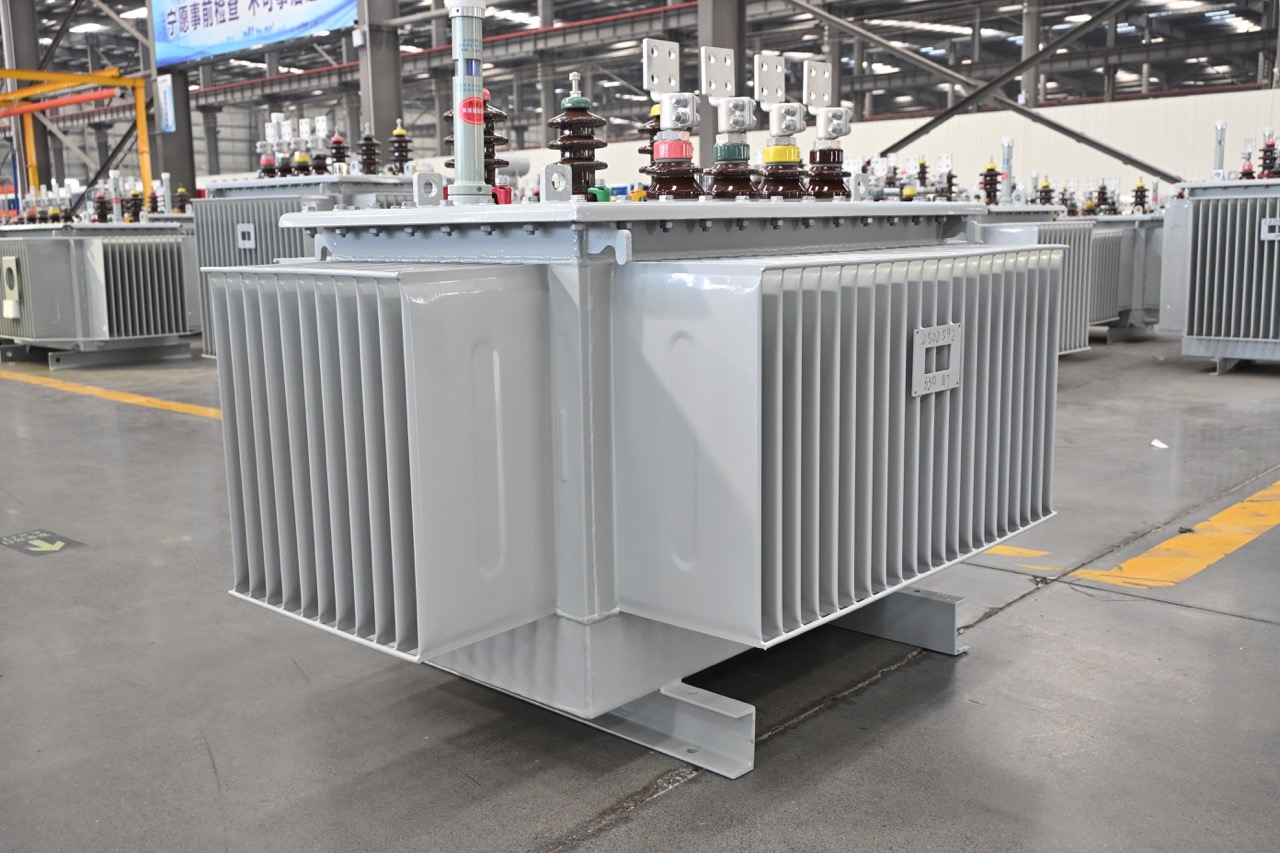

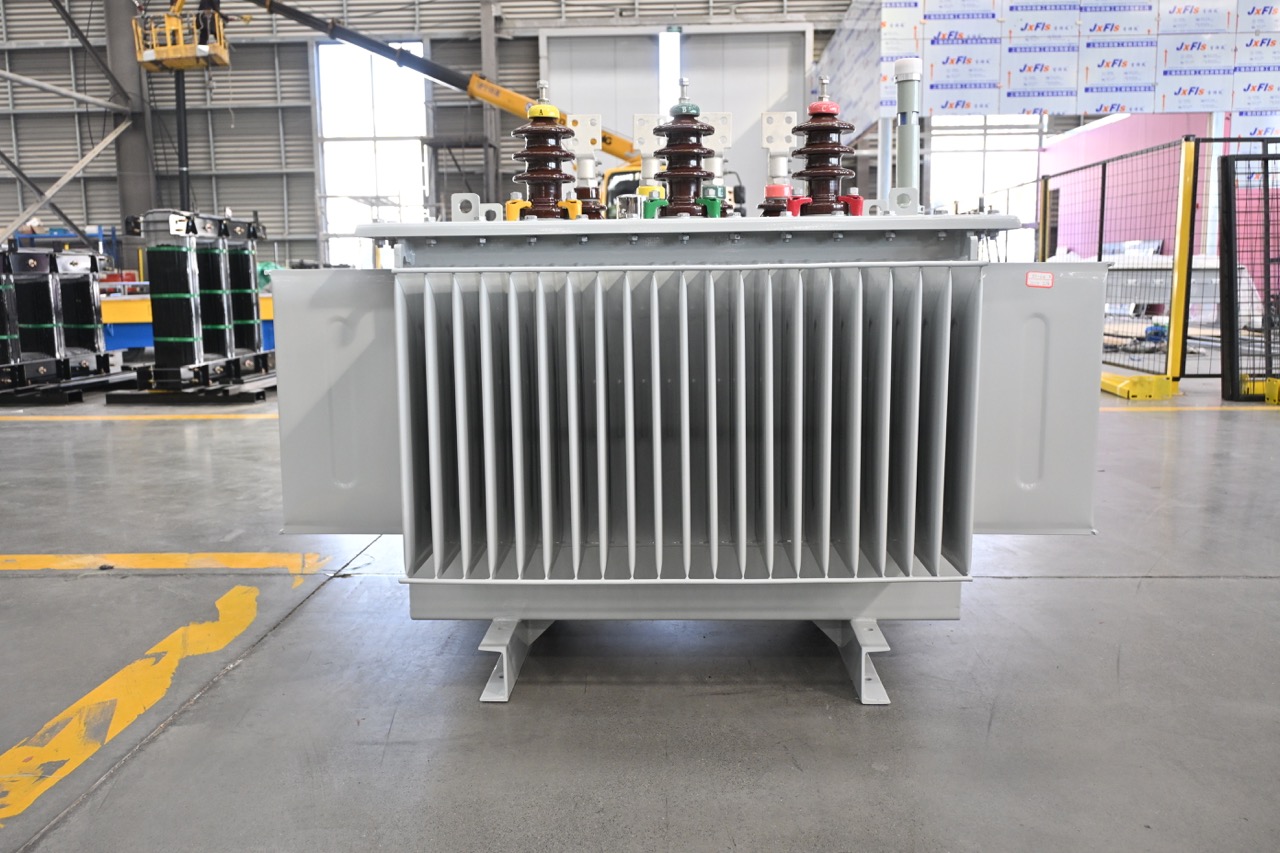

Масляный трансформатор является ключевым оборудованием, широко используемым в энергосистемах, и пользуется популярностью благодаря своим превосходным характеристикам охлаждения и изоляционным характеристикам. Он обеспечивает эффективное управление температурой и электрическую изоляцию за счет погружения обмоток и сердечника трансформатора в изоляционное масло, обеспечивая стабильность и безопасность передачи энергии.
Структура и принцип работы
Основная конструкция масляного трансформатора включает обмотки, сердечники, масляные баки и изолирующее масло. Обмотки обычно изготавливаются из медных или алюминиевых проводов и делятся на первичную и вторичную обмотки. Сердечник состоит из листов кремниевой стали с высокой магнитной проницаемостью для уменьшения потерь энергии. Изоляционное масло не только действует как охлаждающая жидкость для отвода тепла посредством циркуляции, но также обеспечивает электрическую изоляцию для предотвращения коротких замыканий и дуговых разрядов.
Принцип его работы основан на электромагнитной индукции. Когда переменный ток проходит через первичную обмотку, в сердечнике создается изменяющееся магнитное поле, которое, в свою очередь, индуцирует напряжение во вторичной обмотке. Изоляционное масло рассеивает тепло во внешнюю среду посредством естественной конвекции или системы принудительного охлаждения (например, вентилятора, радиатора), обеспечивая стабильную работу трансформатора при высокой нагрузке.
Особенности и преимущества
Масляные трансформаторы имеют несколько примечательных особенностей, которые делают их важной частью энергосистемы:
Эффективное охлаждение: изоляционное масло может эффективно поглощать и рассеивать тепло, позволяя трансформатору стабильно работать при высоких нагрузках.
Превосходные изоляционные свойства: изоляционное масло обеспечивает надежную электрическую изоляцию, снижая риск коротких замыканий.
Высокая пропускная способность: благодаря хорошему охлаждению и изоляции масляные трансформаторы могут выдерживать более высокую мощность.
Долговечность: При правильном обслуживании масляные трансформаторы имеют длительный срок службы и высокую надежность.
Области применения
Масляные трансформаторы широко используются на электростанциях, подстанциях, промышленных объектах и в коммерческих зданиях. Они используются для повышения напряжения генераторов при передаче на большие расстояния или понижения напряжения на этапе распределения. Кроме того, они также подходят для систем возобновляемой энергии, таких как энергия ветра и солнца.
Техническое обслуживание и безопасность
Регулярное техническое обслуживание является ключом к обеспечению эффективной работы масляных трансформаторов. Сюда входит регулярная проверка качества изоляционного масла, проверка системы охлаждения, контроль температуры и проведение электрических испытаний. Кроме того, трансформаторы, оснащенные реле Бухгольца, необходимо регулярно проверять для своевременного выявления внутренних неисправностей.
Масляные трансформаторы стали незаменимым оборудованием в современных энергосистемах благодаря своему высокому КПД, надежности и высокой технологичности. Благодаря постоянному развитию технологий их производительность и безопасность также постоянно улучшаются.
